Gdy wycieraczki w Renault Clio 3 przestają reagować, wiele osób od razu szuka klasycznego, wymiennego przekaźnika. W tym modelu sprawa jest mniej oczywista, ponieważ sterowanie pracą wycieraczek może być zintegrowane z modułem nadwozia, a nie umieszczone w osobnej kostce. Wyjaśniam, gdzie szukać odpowiedzialnych elementów, jak odróżnić awarię przekaźnika od usterki silnika oraz co sprawdzić przed demontażem elektroniki.
Najważniejsze jest to, że przekaźnik może być częścią modułu nadwozia
- Clio 3 zwykle nie ma łatwo wymiennego przekaźnika wycieraczek w formie osobnej kostki.
- W pierwszej kolejności sprawdź bezpiecznik, silnik wycieraczek i mechanizm pod podszybiem.
- Moduł UCH znajduje się wewnątrz kabiny, po lewej stronie deski rozdzielczej, w pobliżu skrzynki bezpieczników.
- W zależności od wersji trzeba również skontrolować skrzynkę zabezpieczeń pod maską, określaną jako UPC.
- Przed wymianą modułu sprawdź, czy problemu nie powoduje zablokowany mechanizm albo wilgoć w elektronice.
Gdzie naprawdę znajduje się przekaźnik wycieraczek w Clio 3
Najkrótsza odpowiedź brzmi: nie zawsze znajdziesz go jako osobny przekaźnik. W Renault Clio III sterowanie wycieraczkami współpracuje z modułami elektroniki nadwozia. W zależności od rocznika, fazy produkcyjnej i wyposażenia część wykonawcza może być zintegrowana z modułem UCH w kabinie albo ze skrzynką zabezpieczeń i przełączania pod maską.
Moduł UCH znajduje się po lewej stronie kabiny, w rejonie dolnej części deski rozdzielczej i wewnętrznej skrzynki bezpieczników. W samochodzie z kierownicą po lewej stronie szukaj go od strony kierowcy, za osłonami pod deską. To właśnie dlatego próba znalezienia małej, opisanej kostki „WIPER” często kończy się bez rezultatu.

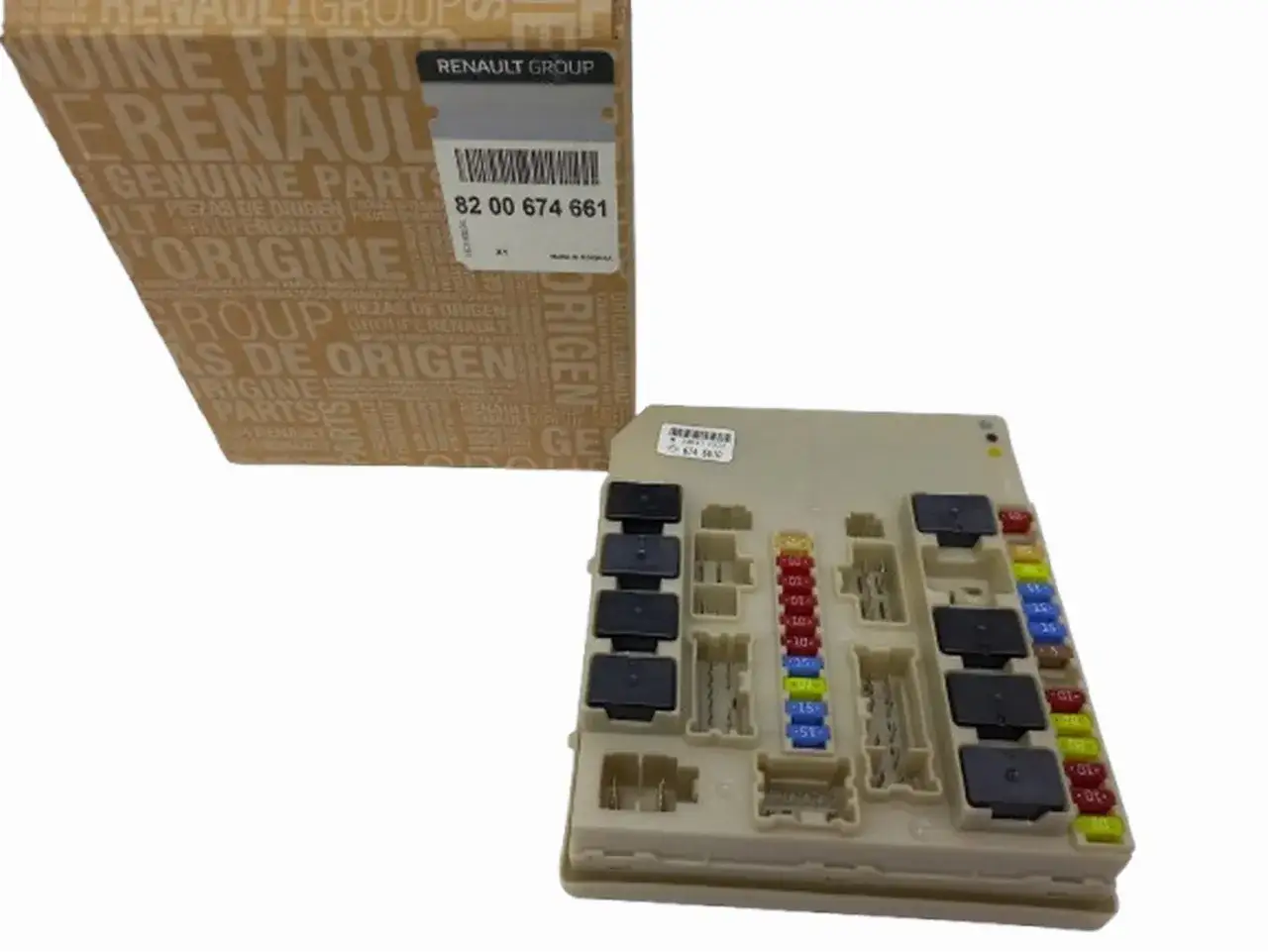

Drugi punkt kontroli to skrzynka zabezpieczeń pod maską, zwykle umieszczona w pobliżu akumulatora. W dokumentacji może występować jako Protection and Switching Unit albo UPC. Nie każda wersja Clio 3 ma identyczny układ elementów, dlatego oznaczenie bezpiecznika i sposób sterowania trzeba potwierdzić na pokrywie skrzynki, schemacie dla konkretnego auta lub po numerze VIN.
Moja praktyczna rada jest prosta. Jeżeli szukasz „przekaźnika”, nie wyjmuj po kolei wszystkich kostek i nie podmieniaj ich na chybił trafił. Najpierw ustal, czy w Twojej wersji zastosowano przekaźnik wymienny, bo w wielu egzemplarzach naprawa dotyczy modułu, wiązki albo samego silnika wycieraczek.
Co łatwo pomylić z przekaźnikiem
W układzie wycieraczek pracuje kilka elementów i każdy z nich może dawać podobne objawy. Bezpiecznik chroni obwód przed przeciążeniem, manetka przekazuje żądanie kierowcy, moduł nadwozia steruje zasilaniem, a silnik wykonuje pracę mechaniczną. Awaria któregokolwiek z tych punktów może wyglądać jak uszkodzony przekaźnik.
| Element | Gdzie go szukać | Typowe objawy awarii |
|---|---|---|
| Bezpiecznik | Skrzynka w kabinie lub pod maską | Brak pracy wycieraczek, przepalenie po zwarciu lub zablokowaniu mechanizmu |
| Silnik wycieraczek | Pod podszybiem, przy mechanizmie ramion | Brak reakcji, zatrzymywanie w przypadkowym miejscu, praca tylko po uderzeniu lub poruszeniu wtyczką |
| Mechanizm wycieraczek | Pod plastikową osłoną podszybia | Spowolniona praca, nierówny ruch, przeciążanie silnika |
| Manetka | Przy kolumnie kierownicy | Brak jednego trybu, nieprawidłowa praca przerywana, reakcja tylko na wybranych ustawieniach |
| UCH lub UPC | W kabinie albo w komorze silnika | Samoczynne włączanie, brak wyłączenia, brak kilku funkcji elektrycznych naraz |
W wielu schematach dla Clio III obwód przednich wycieraczek korzysta z bezpiecznika o wartości 20 A, ale nie traktuj tej liczby jako uniwersalnej dla każdego egzemplarza. Liczy się oznaczenie przypisane do konkretnej wersji. Założenie mocniejszego bezpiecznika jest złym pomysłem, ponieważ może uszkodzić przewody lub moduł.
Jak sprawdzić układ bez rozbierania modułu UCH
Diagnostykę zaczynam od rzeczy najprostszych. Wyłącz zapłon, ustaw manetkę w pozycji spoczynkowej i sprawdź, czy pióra nie są przymarznięte, zablokowane przez liście albo dociśnięte do szyby. Zablokowany mechanizm potrafi przeciążyć silnik, a wtedy bezpiecznik może się przepalić lub moduł odłączy zasilanie ochronnie.
- Sprawdź bezpiecznik odpowiedzialny za wycieraczki, korzystając z oznaczeń dla konkretnego auta.
- Obejrzyj wtyczkę silnika pod podszybiem. Szukaj śladów wilgoci, zielonego nalotu i luźnych pinów.
- Włącz wycieraczki na różnych biegach i obserwuj, czy silnik wydaje jakikolwiek dźwięk.
- Zmierz napięcie na złączu silnika podczas aktywowania wycieraczek.
- Jeżeli zasilanie dociera do silnika, sprawdź sam silnik i mechanizm, zamiast od razu podejrzewać moduł.
Jeżeli na silniku pojawia się prawidłowe napięcie, a ramiona stoją, podejrzany jest silnik lub zatarte cięgna mechanizmu. Gdy napięcia nie ma, trzeba iść w stronę bezpiecznika, przewodów, manetki albo modułu sterującego. Taki pomiar daje znacznie więcej niż samo słuchanie, czy z kabiny dobiega kliknięcie.
Przydatna jest diagnostyka komputerowa, najlepiej urządzeniem obsługującym moduły Renault, na przykład testerem klasy CLIP. Zwykły interfejs OBD może odczytać błędy silnika, ale nie zawsze pokaże usterkę UCH. Jeżeli razem z wycieraczkami pojawiają się problemy z centralnym zamkiem, oświetleniem wnętrza lub kierunkowskazami, moduł nadwozia staje się bardziej prawdopodobnym podejrzanym.
Objawy, które pomagają wskazać winny element
Brak pracy wycieraczek nie oznacza automatycznie awarii elektroniki. Liczy się sposób, w jaki układ się zachowuje. Jedna konkretna anomalia częściej prowadzi do silnika, manetki albo mechanizmu, natomiast kilka niezależnych problemów elektrycznych naraz może wskazywać na UCH lub UPC.
Wycieraczki nie działają w żadnym trybie
Najpierw sprawdź bezpiecznik i zasilanie silnika. Jeżeli bezpiecznik ponownie się przepala, nie wkładaj kolejnego bez diagnozy. Przyczyną może być zwarcie w silniku, zablokowane cięgno albo uszkodzona wiązka.
Działa tylko jeden bieg
W takim przypadku podejrzana jest manetka, przewód sterujący lub część obwodu odpowiedzialna za konkretną prędkość. Sam przekaźnik nie jest jedynym możliwym winowajcą. Pomiar napięcia na odpowiednich pinach pozwala szybko zawęzić poszukiwania.
Wycieraczki nie zatrzymują się albo włączają same
To objaw, którego nie powinno się ignorować. Przyczyną może być sklejony element wykonawczy, uszkodzenie modułu, zalanie złączy albo problem z sygnałem parkowania w silniku. Przed wymianą UCH sprawdziłbym również odpływy podszybia, bo stojąca woda potrafi narobić więcej szkód niż sama elektronika.
Przeczytaj również: Oznaczenia żarówek bez tajemnic - E27, H7, lumeny i Kelwiny
Wycieraczki pracują wolno i nierówno
Tutaj częściej winny jest opór mechaniczny niż przekaźnik. Zatarte tuleje, skorodowane cięgna lub zaschnięty brud obciążają silnik. Nowy moduł nie rozwiąże problemu, jeśli mechanika nadal wymaga zbyt dużej siły.
Czy można wymienić sam przekaźnik

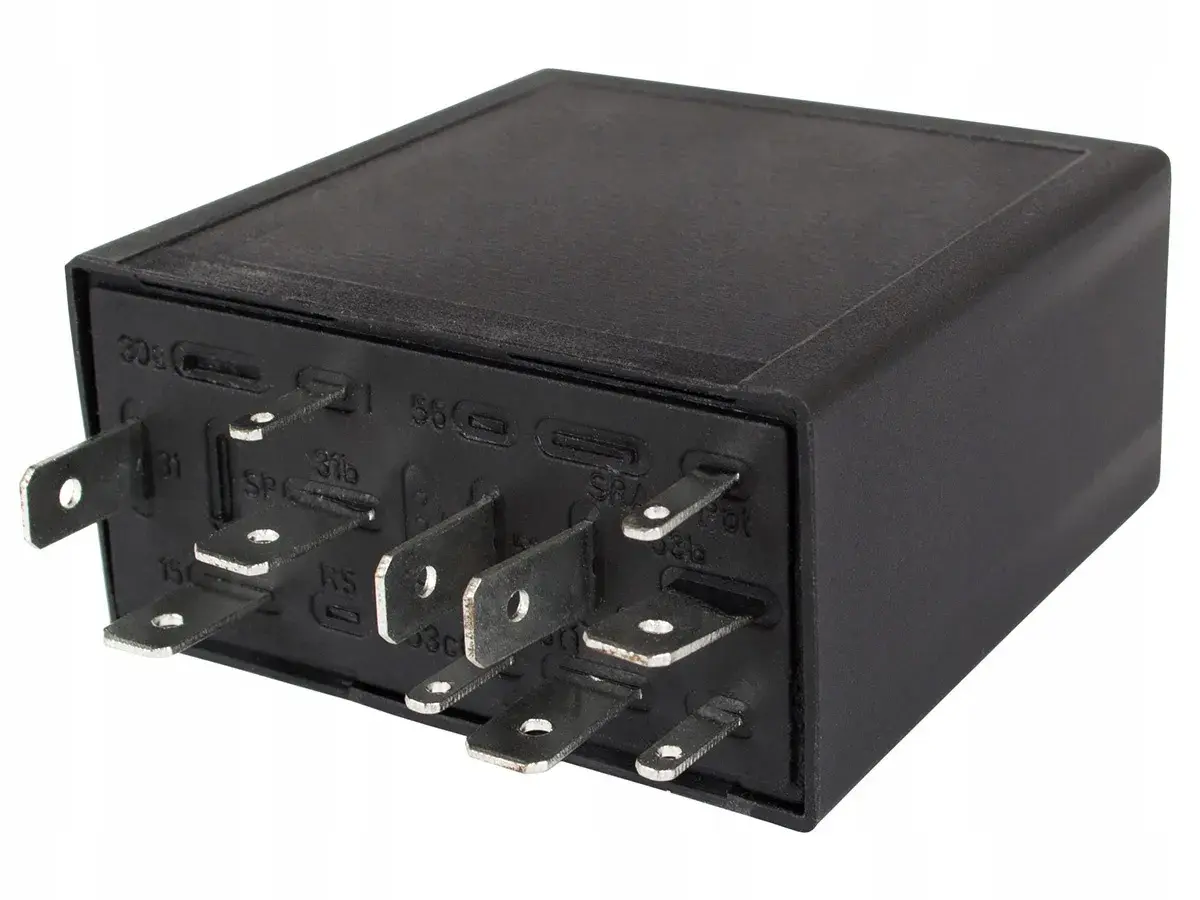

Jeśli w Twoim Clio 3 występuje osobny przekaźnik, można go wymienić po sprawdzeniu numeru części, układu pinów i parametrów. Nie wystarczy, że kostka wygląda podobnie. Przekaźnik musi mieć zgodne styki, napięcie cewki i obciążalność, inaczej usterka może szybko wrócić.
W wielu wersjach element sterujący jest jednak częścią modułu UCH albo UPC. Wtedy nie kupuje się zwykłej kostki z półki. Możliwe rozwiązania to naprawa elektroniki, wymiana modułu na zgodny albo zakup używanego elementu po wcześniejszym sprawdzeniu numeru katalogowego.
Używany UCH nie zawsze działa po prostym podłączeniu. Może wymagać konfiguracji, dopasowania wyposażenia i synchronizacji z immobilizerem. Przed zakupem sprawdź pełny numer modułu, wersję nadwozia, wyposażenie oraz pochodzenie części. Sam fakt, że moduł pochodzi z Clio 3, nie gwarantuje zgodności.
Do demontażu modułu odłącz akumulator zgodnie z procedurą dla Renault i odczekaj kilka minut, aż sterowniki przejdą w stan uśpienia. Nie pracuj przy złączach pod napięciem. Jeśli nie masz doświadczenia z elektroniką samochodową, bezpieczniejsza będzie wizyta u autoelektryka niż przypadkowe rozpinanie kolejnych kostek.
Najrozsądniejsza kolejność naprawy w Clio 3
W praktyce trzymałbym się kolejności od najtańszych i najłatwiejszych kontroli do bardziej zaawansowanych. Najpierw bezpiecznik i stan mechanizmu, później wtyczka oraz napięcie przy silniku, a dopiero na końcu diagnostyka UCH lub UPC. Takie podejście ogranicza ryzyko wymiany sprawnego modułu tylko dlatego, że wycieraczki nie reagują.
- Sprawdź bezpiecznik zgodnie ze schematem konkretnego egzemplarza.
- Oczyść podszybie i upewnij się, że odpływy wody nie są zatkane.
- Skontroluj, czy ramiona i cięgna poruszają się bez nadmiernego oporu.
- Zbadaj zasilanie oraz masę silnika wycieraczek.
- Sprawdź działanie manetki i błędy zapisane w module nadwozia.
- Dopiero wtedy rozważ naprawę lub wymianę UCH albo UPC.
Taka diagnoza zwykle szybko pokazuje, czy rzeczywiście szukasz przekaźnika, czy raczej uszkodzonego silnika, zapieczonego mechanizmu albo problemu z wilgocią. Właśnie dlatego w Clio 3 odpowiedź na pytanie, gdzie jest przekaźnik wycieraczek, powinna obejmować cały obwód, a nie tylko jedną skrzynkę.
Zanim kupisz część sprawdź numer modułu i napięcie
W Renault Clio 3 najważniejsze jest rozróżnienie między osobnym przekaźnikiem a funkcją sterującą zintegrowaną z UCH lub UPC. Jeżeli wycieraczki nie działają, zacznij od bezpiecznika, mechanizmu i pomiaru przy silniku. Dopiero potwierdzony brak sterowania uzasadnia szukanie usterki modułu.
Przed zamówieniem części zapisz numer z obudowy, zrób zdjęcie wtyczek i porównaj wyposażenie samochodu. To kilka minut pracy, które może uchronić przed zakupem niepasującego modułu i kosztownym programowaniem. Najlepsza naprawa to ta oparta na pomiarze, a nie na zgadywaniu, szczególnie w układzie, w którym elektronika nadwozia steruje więcej niż jedną funkcją.
