Gdy kupujesz używaną felgę albo chcesz sprawdzić, czy drugi komplet kół pasuje do samochodu, sam rozmiar 16 czy 17 cali nie wystarczy. Trzeba jeszcze ustalić liczbę otworów i średnicę okręgu, na którym leżą ich środki. Pokażę, jak zmierzyć rozstaw śrub w feldze, jak odczytać wynik, a także co sprawdzić, żeby nie pomylić PCD z parametrem ET lub średnicą otworu centralnego.
Najważniejsze informacje o pomiarze rozstawu śrub
- PCD zapisuje się na przykład jako 5x112 i oznacza liczbę otworów oraz średnicę ich okręgu.
- Przy 4, 6 lub 8 otworach mierzy się odległość od środka jednego otworu do środka przeciwległego.
- Przy 5 otworach trzeba zmierzyć otwory niesąsiadujące i zastosować przelicznik 1,051.
- Do pomiaru najlepiej użyć suwmiarki, stalowej miarki oraz markera do zaznaczenia środków otworów.
- Sam rozstaw nie potwierdza pełnej zgodności felgi. Trzeba sprawdzić także ET, otwór centralny, szerokość i typ gniazda śruby.
Co oznacza zapis rozstawu śrub na feldze
Rozstaw śrub, określany także jako PCD, opisuje układ otworów montażowych w feldze. Zapis 5x112 oznacza pięć otworów rozmieszczonych na okręgu o średnicy 112 mm. Pierwsza liczba mówi więc o liczbie otworów, a druga o średnicy okręgu przechodzącego przez ich środki.
Nie mierzymy średnicy zewnętrznej felgi ani odległości między krawędziami otworów. Liczy się geometria ich rozmieszczenia. Różnica kilku milimetrów ma znaczenie, dlatego wynik 5x112 nie jest zamienny z 5x110 tylko dlatego, że otwory wyglądają podobnie.
W praktyce najczęściej spotyka się oznaczenia takie jak 4x100, 5x100, 5x112, 5x114,3 oraz 6x139,7. Średnice mogą być podawane w milimetrach albo w calach, ale w europejskich opisach felg dominuje zapis milimetrowy.
Jak przygotować felgę i narzędzia do pomiaru
Najpewniej mierzy się zdjętą felgę, położoną płasko na stabilnym podłożu. Oczyść okolice otworów z brudu i rdzy, ponieważ nawet niewielka warstwa osadu może utrudnić znalezienie ich rzeczywistych krawędzi. Jeśli koło jest nadal zamontowane, nie próbuj mierzyć go podczas pracy samochodu ani przy niestabilnie podniesionym aucie.
Do prostego pomiaru wystarczą:
- suwmiarka, najlepiej z zakresem co najmniej 150 mm,
- stalowa miarka lub linijka z dokładną podziałką,
- marker do zaznaczenia osi otworów,
- latarka i szczotka do oczyszczenia powierzchni.
Ja zaczynam od policzenia otworów i sprawdzenia, czy felga nie ma podwójnego rozstawu. W niektórych modelach występują dwa układy otworów, dlatego pomiar wykonany na niewłaściwej parze może dać całkowicie mylący wynik.

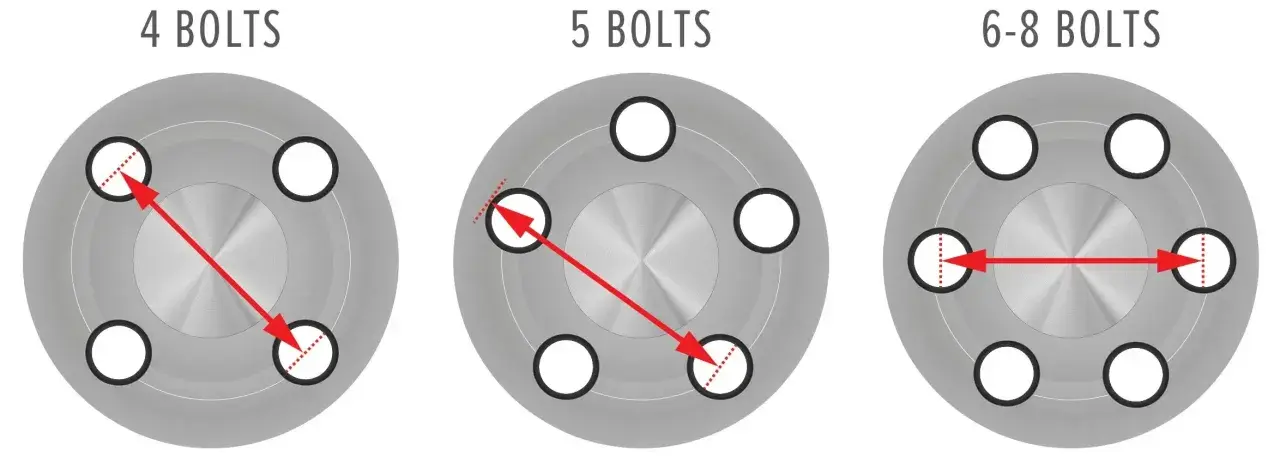

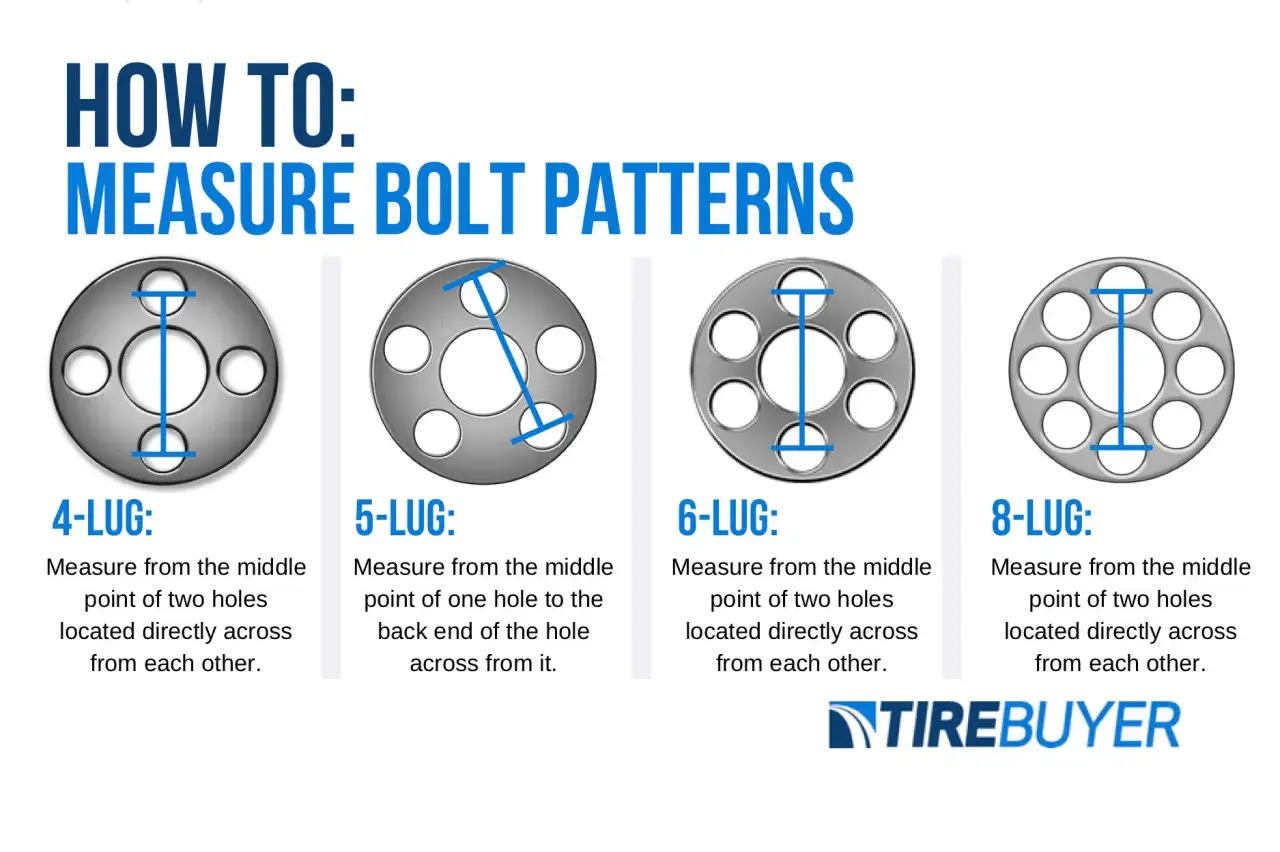

Pomiar felgi z 4, 6 lub 8 otworami
Przy parzystej liczbie otworów zadanie jest stosunkowo proste. Wybierz jeden otwór i znajdź ten położony dokładnie naprzeciwko. Zmierz odległość od środka pierwszego otworu do środka przeciwległego. Otrzymany wynik w milimetrach jest średnicą PCD.
- Policz wszystkie otwory montażowe.
- Zaznacz orientacyjnie ich środki, najlepiej na podstawie osi otworu.
- Zmierz odległość między środkami dwóch przeciwległych otworów.
- Zapisz wynik razem z liczbą otworów, na przykład 4x100 albo 6x139,7.
Jeśli trudno wyznaczyć środek, można zmierzyć odległość między wewnętrzną krawędzią jednego otworu a zewnętrzną krawędzią przeciwległego. Taki pomiar zwykle daje zbliżony wynik, ale jego dokładność zależy od średnicy otworów. Przy zakupie drogich felg lub nietypowego kompletu lepiej potwierdzić rezultat suwmiarką PCD albo katalogiem producenta.
| Liczba otworów | Sposób pomiaru | Przykładowy zapis |
|---|---|---|
| 4 | Środek otworu do środka przeciwległego | 4x100 |
| 6 | Środek otworu do środka przeciwległego | 6x139,7 |
| 8 | Środek otworu do środka przeciwległego | 8x165,1 |
Jak zmierzyć rozstaw przy 5 otworach
Pięć otworów nie ma bezpośrednio leżącej naprzeciwko siebie pary, dlatego nie można zastosować zwykłego pomiaru z felgi cztero- lub sześciootworowej. Wybierz jeden otwór, pomiń sąsiedni i zmierz odległość od jego środka do środka kolejnego otworu. Otrzymany odcinek jest cięciwą okręgu PCD, a nie jego średnicą.
Aby przeliczyć wynik, użyj prostego wzoru:
PCD = zmierzona odległość × 1,051
Przykład wygląda tak: jeśli między środkami dwóch niesąsiadujących otworów zmierzysz 106,5 mm, wynik wyniesie około 111,9 mm, czyli najbliższy typowy rozstaw to 5x112. Pomiar musi być wykonany możliwie dokładnie, ponieważ zaokrąglenie „na oko” może skierować zakup w stronę niewłaściwej felgi.
W przypadku pięciu otworów często spotykam się z próbą mierzenia od krawędzi jednego otworu do krawędzi drugiego. To metoda orientacyjna, która może pomóc zawęzić wynik, ale nie daje pewności. Jeżeli odczyt wychodzi pomiędzy popularnymi wartościami, na przykład 5x110 i 5x112, sprawdź oznaczenie od wewnętrznej strony felgi albo zleć pomiar w zakładzie wulkanizacyjnym.
Sam rozstaw nie wystarczy do dobrania felgi
Felga może mieć właściwy PCD, a mimo to nie pasować do samochodu. Przed zakupem sprawdź co najmniej średnicę otworu centralnego, ET, szerokość i średnicę felgi. Otwór centralny musi prawidłowo oprzeć felgę na piaście, a parametr ET określa jej odsunięcie względem osi montażu.
Znaczenie ma także sposób mocowania. Trzeba dopasować kształt gniazda śruby, jej długość, skok gwintu oraz rodzaj łba. Śruba ze stożkowym przylgą nie powinna być stosowana w feldze z gniazdem kulistym. Sam fakt, że gwint daje się wkręcić, nie oznacza jeszcze bezpiecznego połączenia.
| Parametr | Co określa | Dlaczego jest ważny |
|---|---|---|
| PCD | Liczbę otworów i średnicę ich okręgu | Decyduje, czy otwory pokryją się z piastą |
| Otwór centralny | Średnicę otworu w środku felgi | Wpływa na prawidłowe centrowanie koła |
| ET | Odsunięcie płaszczyzny montażowej | Decyduje o położeniu koła względem zawieszenia i nadkola |
| Szerokość i średnica | Rozmiar obręczy | Muszą odpowiadać oponie i wymaganiom samochodu |
| Gniazdo oraz gwint | Sposób współpracy śruby z felgą | Ma bezpośredni wpływ na pewność mocowania |
Nie traktowałbym śrub pływających jako uniwersalnego rozwiązania. Mogą skorygować niewielką różnicę PCD w określonych zestawach, ale nie zastąpią prawidłowo dobranej felgi i nie rozwiązują problemu złego otworu centralnego, ET czy niewłaściwego gniazda.
Najczęstsze błędy podczas sprawdzania PCD
- Mierzenie od krawędzi do krawędzi zamiast od środka do środka otworu.
- Pomylenie PCD z ET, szerokością albo średnicą felgi.
- Użycie przelicznika dla pięciu otworów przy feldze z czterema lub sześcioma otworami.
- Odczyt pomiaru z zabrudzonego albo skorodowanego otworu.
- Założenie, że identyczna liczba otworów oznacza pełną zgodność.
- Sprawdzenie wyłącznie felgi bez porównania jej z parametrami piasty samochodu.
Dobrym zwyczajem jest wykonanie pomiaru co najmniej dwa razy i zapisanie liczby otworów razem z wynikiem. Jeśli odczyt nie odpowiada popularnemu oznaczeniu, nie zaokrąglaj go automatycznie. Oznaczenie z wybitej części felgi, dokumentacja producenta lub pomiar w serwisie będzie wtedy pewniejszy niż kolejna próba wykonywana zwykłą linijką.
Dokładny pomiar oszczędza kosztownej pomyłki
Do sprawdzenia używanego kompletu wystarczy zwykle kilka minut, ale pośpiech może skończyć się zakupem felg, których nie da się bezpiecznie zamontować. Najpierw ustal liczbę otworów, potem zmierz PCD właściwą metodą, a na końcu zweryfikuj otwór centralny, ET, wymiary oraz śruby.
Jeżeli wynik jest niejednoznaczny, rozsądniej zapłacić za profesjonalny pomiar niż ryzykować koszt opon, dystansów albo ponownej odsprzedaży felg. Poprawny rozstaw to dopiero pierwszy warunek zgodności, ale od niego zaczyna się bezpieczny dobór koła.
