Przy zakupie używanych felg łatwo skupić się na średnicy i wyglądzie, a pominąć parametr, który decyduje o samym montażu. Rozstaw śrub określa układ oraz odległość otworów mocujących w feldze, dlatego jego błędne odczytanie może unieważnić cały zakup. Wyjaśniam, jak czytać oznaczenie PCD, zmierzyć je samodzielnie i sprawdzić pozostałe wymiary potrzebne do bezpiecznego dopasowania koła.
Najważniejsze informacje przed zakupem felg
- PCD zapisuje liczbę otworów i średnicę okręgu, na którym leżą, na przykład 5x112.
- Pomiar pięciu otworów wykonuje się inaczej niż w feldze z czterema lub sześcioma otworami.
- Sam PCD nie wystarczy, ponieważ trzeba sprawdzić także ET, otwór centrujący i rodzaj gniazda śruby.
- Nieprawidłowe dopasowanie może powodować bicie koła, luzowanie mocowania i uszkodzenie piasty.
- Najpewniejsze dane znajdziesz na feldze, w dokumentacji samochodu albo u producenta obręczy.
Co oznacza zapis PCD na feldze
PCD to skrót od angielskiego określenia Pitch Circle Diameter, czyli średnicy okręgu przechodzącego przez środki otworów montażowych. W praktyce zapis składa się z dwóch liczb, na przykład 5x112. Pierwsza oznacza liczbę otworów, a druga średnicę ich rozmieszczenia wyrażoną w milimetrach.
Oznaczenie 4x100 informuje więc o czterech otworach rozmieszczonych na okręgu o średnicy 100 mm. Z kolei 5x112 oznacza pięć otworów na okręgu o średnicy 112 mm. To nie są wartości orientacyjne. Nawet niewielka różnica sprawia, że felga nie będzie prawidłowo współpracować z piastą.
Najczęściej spotkasz między innymi układy 4x100, 5x100, 5x112, 5x114,3, 5x120, 6x139,7 i 8x170. Sama obecność podobnej liczby otworów nie oznacza zgodności. Felga 5x112 nie jest zamiennikiem dla 5x114,3 tylko dlatego, że oba układy mają pięć śrub.
Z mojego doświadczenia wynika, że największe pomyłki pojawiają się przy zakupie felg z ogłoszenia. Sprzedający często podaje średnicę, szerokość i ET, ale pomija PCD albo przepisuje oznaczenie z innej obręczy. Dlatego przed wpłatą pieniędzy zawsze proszę o zdjęcie oznaczeń od wewnętrznej strony felgi.

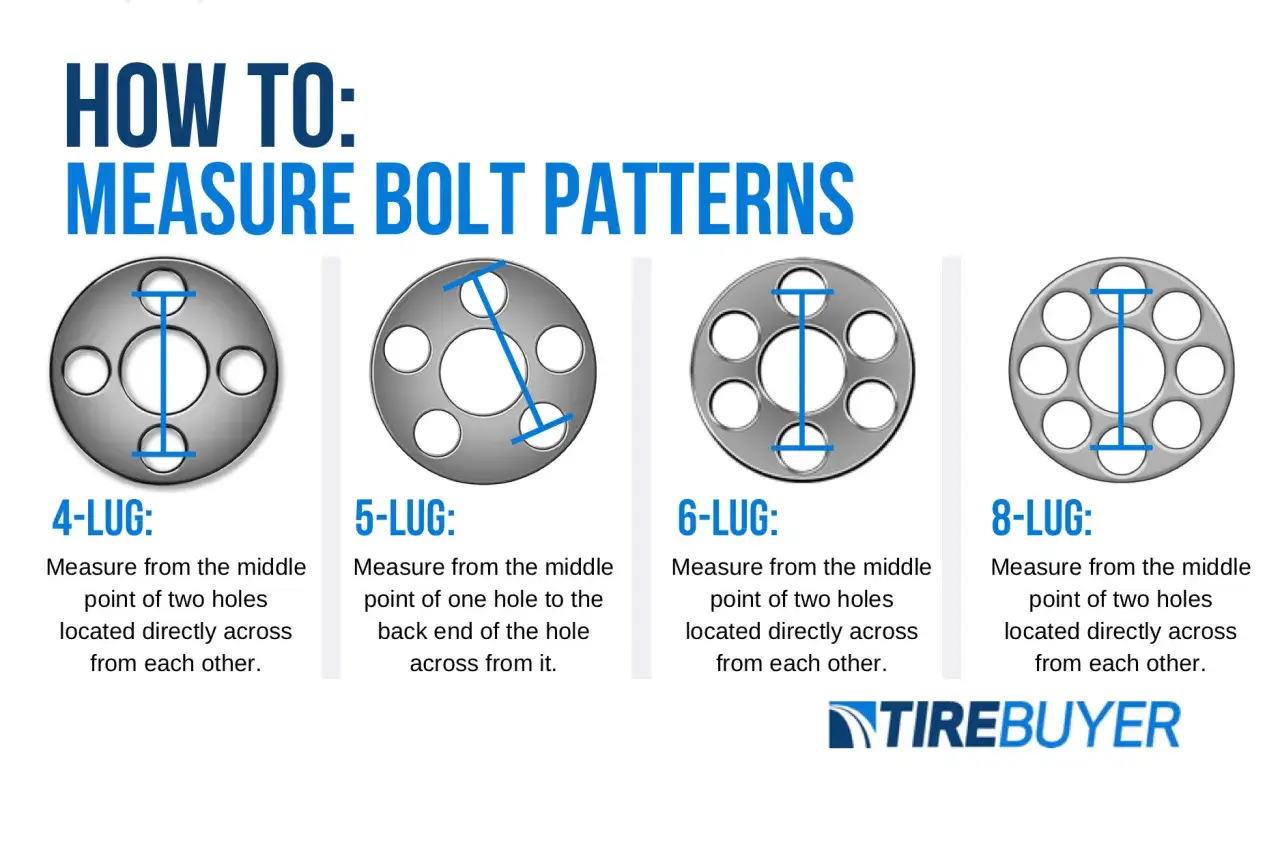

Jak zmierzyć układ otworów bez specjalistycznego przyrządu
Do pomiaru wystarczy suwmiarka albo dokładna linijka, choć przy pięciu otworach przyrząd pomiarowy wyraźnie zmniejsza ryzyko błędu. Mierz środek otworów, a nie ich krawędzie. Jeśli felga jest zabrudzona lub pomalowana proszkowo, najpierw oczyść miejsce pomiaru.
Felga z czterema, sześcioma lub ośmioma otworami
Przy parzystej liczbie otworów zadanie jest stosunkowo proste. Zmierz odległość między środkami dwóch otworów leżących naprzeciw siebie. Otrzymany wynik będzie średnicą PCD, na przykład około 100 mm dla układu 4x100.
Gdy nie możesz trafić dokładnie w środek, zmierz odległość między przeciwległymi krawędziami otworów i dodaj średnicę jednego otworu. Nie stosuj tej metody bez zastanowienia, bo pomiar od jednej krawędzi do drugiej może dać wynik różniący się o kilka milimetrów.
Felga z pięcioma otworami
W pięciootworowej obręczy nie ma dwóch otworów leżących idealnie naprzeciw siebie. Najpraktyczniej zmierzyć odległość od środka jednego otworu do środka otworu położonego dwa miejsca dalej, pomijając sąsiedni otwór. Następnie porównaj wynik z tabelą lub oznaczeniem producenta.
| Liczba otworów | Jak mierzyć | Przykładowe oznaczenie |
|---|---|---|
| 4 | Między środkami otworów naprzeciw siebie | 4x100 |
| 5 | Od środka jednego otworu do środka otworu oddalonego o dwa miejsca | 5x112 |
| 6 | Między środkami otworów naprzeciw siebie | 6x139,7 |
| 8 | Między środkami otworów naprzeciw siebie | 8x170 |
Przy pięciu otworach polecam wykonać pomiar dwa razy i zaokrąglać dopiero po porównaniu z typowymi wartościami PCD. Wynik około 112 mm może wskazywać na 5x112, natomiast około 114 mm na 5x114,3. Różnica jest mała na linijce, ale duża dla bezpieczeństwa mocowania.
PCD to nie wszystko przy doborze felgi
Pasujący układ otworów nie gwarantuje, że koło będzie prawidłowo osadzone. Przed zakupem sprawdzam zawsze cztery parametry: średnicę i szerokość felgi, ET, otwór centrujący oraz typ mocowania. Dopiero ich zestaw daje rzeczywistą odpowiedź, czy dana obręcz nadaje się do konkretnego samochodu.
ET, czyli odsadzenie felgi
ET określa odległość między płaszczyzną montażu felgi a jej osią symetrii. Wyższe dodatnie ET zwykle chowa koło głębiej w nadkolu, a niższe wysuwa je na zewnątrz. Zbyt duża zmiana może sprawić, że felga zacznie ocierać o amortyzator, zacisk hamulcowy albo rant błotnika.
Otwór centrujący
Otwór centralny przechodzi przez kołnierz piasty i pomaga ustawić felgę dokładnie w osi. Jeśli w feldze jest większy niż średnica piasty, można zastosować pierścienie centrujące. Nie korygują one jednak złego PCD ani nie zastępują właściwego mocowania.
Przeczytaj również: Koła zimowe bez sensorów TPMS - co warto wiedzieć?
Śruby, nakrętki i gniazdo mocujące
Felga może wymagać śrub z gniazdem stożkowym albo kulistym, a także odpowiedniej długości i skoku gwintu. Zastosowanie niewłaściwego typu powoduje, że element nie opiera się prawidłowo w otworze. To jeden z tych błędów, które na postoju wyglądają niegroźnie, ale podczas jazdy mogą doprowadzić do poluzowania koła.
Nie próbowałbym także „ratować” niezgodnego PCD przez dokręcanie śrub pod kątem. Adaptery zmieniające układ otworów mają sens tylko wtedy, gdy są dobrane do konkretnego samochodu, mają odpowiednią nośność i nie powodują problemów z ET. W zwykłym aucie najbezpieczniejszym rozwiązaniem pozostaje właściwie dopasowana felga.
Jak sprawdzić dane przed zakupem używanych felg
Najpierw poszukaj oznaczeń od wewnętrznej strony ramion albo przy otworze centralnym. Możesz zobaczyć zapis w rodzaju 7Jx17 H2 ET45 5x112, gdzie szerokość wynosi 7 cali, średnica 17 cali, a ET 45 mm. Producent może stosować inny układ zapisu, dlatego nie zakładaj, że każda liczba oznacza PCD.
Drugim krokiem jest porównanie parametrów z dokumentacją konkretnej wersji samochodu. Ten sam model może mieć inne koła zależnie od rocznika, silnika, układu hamulcowego i wersji wyposażenia. Katalog internetowy jest dobrym punktem wyjścia, ale przy nietypowych felgach sprawdziłbym jeszcze oznaczenia na piaście lub skonsultował zakup z warsztatem.
Przy ogłoszeniu poproś o:
- zdjęcie oznaczeń z wewnętrznej strony felgi,
- informację o liczbie otworów i wartości PCD,
- średnicę otworu centralnego oraz ET,
- typ i długość śrub lub nakrętek,
- informację o prostowaniu, spawaniu albo naprawie obręczy.
Jeśli sprzedający podaje wyłącznie średnicę, na przykład 18 cali, to zdecydowanie za mało danych. Felga 18-calowa może mieć wiele różnych układów otworów, szerokości, ET i średnic otworu centralnego. Rozmiar felgi nie jest informacją o jej kompatybilności.
Najczęstsze błędy podczas pomiaru i montażu
Pierwszy błąd to mierzenie od krawędzi jednego otworu do krawędzi drugiego bez uwzględnienia średnicy otworu. Drugi polega na traktowaniu wartości 5x112 i 5x114,3 jako niemal identycznych. W praktyce śruby nie ustawią felgi prawidłowo, a dokręcanie może uszkodzić gwint lub powierzchnię przylegania.
Często mylone są też parametry PCD i ET. Pierwszy opisuje rozmieszczenie otworów, drugi położenie felgi względem piasty. Zmiana ET może przesunąć koło, ale nie zmieni jego układu mocowania.
Po założeniu właściwych obręczy dokręć śruby momentem podanym przez producenta samochodu i sprawdź je ponownie po przejechaniu kilkudziesięciu kilometrów, jeśli zaleca to instrukcja lub warsztat. Po montażu zwróć uwagę na bicie kierownicy, ocieranie oraz nierówną szczelinę między felgą a piastą. Takie objawy wymagają ponownej kontroli, a nie dalszego dokręcania na siłę.
Dobry pomiar zaczyna się od pełnego zestawu danych
Najkrótsza droga do trafnego zakupu prowadzi przez zapis wszystkich parametrów, a nie przez ocenę felgi „na oko”. Zapisz PCD, ET, średnicę otworu centralnego, szerokość, średnicę oraz rodzaj śrub. Dopiero taki komplet pozwala spokojnie porównać ofertę z wymaganiami samochodu.
Jeżeli pomiar pięciu otworów daje niejednoznaczny wynik, nie ryzykuj zakupu na podstawie przybliżenia. Zdjęcie oznaczeń, katalog producenta albo pomiar w serwisie kosztują znacznie mniej niż komplet niepasujących felg, dodatkowe śruby i ponowna wysyłka. W przypadku kół dokładność naprawdę ma większe znaczenie niż atrakcyjna cena.
