Pasek klinowy zaczyna piszczeć, ślizgać się albo pękać, a na jego powierzchni nie da się już odczytać oznaczeń? W takiej sytuacji można dobrać zamiennik na podstawie pomiaru, ale trzeba sprawdzić nie tylko długość, lecz także profil i sposób oznaczania wymiaru. Wyjaśniam, jak zmierzyć pasek klinowy, jak odróżnić długość wewnętrzną od roboczej oraz jak uniknąć zakupu paska, który pozornie pasuje, ale szybko zacznie się ślizgać.
Dobry pomiar obejmuje długość, profil i sposób pracy paska
- Zmierz długość po obwodzie, najlepiej elastyczną taśmą albo sznurkiem, bez rozciągania paska.
- Sprawdź szerokość i wysokość klina, ponieważ pasek o podobnej długości może mieć zupełnie inny profil.
- Odczytaj oznaczenia Li, La, Ld lub Lw, bo odnoszą się do różnych miejsc pomiaru.
- W samochodzie zweryfikuj także model, silnik i wyposażenie. Ten sam model auta może mieć kilka wariantów napędu.
- Paska wielorowkowego nie dobiera się jak klasycznego klina. Liczy się liczba żeber, długość i szerokość całkowita.
Od czego zacząć przed zdjęciem paska
Najpierw sprawdzam, z jakim paskiem mam do czynienia. Klasyczny pasek klinowy ma jeden trapezowy klin i pracuje bokami w rowku koła pasowego. Pasek wielorowkowy, nazywany też Poly-V albo Micro-V, ma kilka podłużnych żeber i stosuje się go dziś w wielu samochodach do napędu alternatora, sprężarki klimatyzacji czy pompy wspomagania.
To rozróżnienie ma znaczenie, bo inne są oznaczenia i sposób doboru. Przy zwykłym pasku sprawdzam profil, na przykład Z, A lub B, oraz długość. Przy pasku wielorowkowym liczę żebra i szukam oznaczenia w rodzaju 6PK1030, gdzie pierwsza liczba zwykle wskazuje liczbę żeber, a pozostała długość wyrażoną w milimetrach. Ostateczny zapis może różnić się zależnie od producenta.
Przed rozpoczęciem pracy wyłącz silnik, wyjmij kluczyk i odczekaj, aż elementy napędu ostygną. Jeśli pasek jest mocno napięty, nie podważaj go śrubokrętem. Możesz uszkodzić gumę, krawędź koła pasowego albo własne dłonie.
Odczytaj wszystko, co zostało na starym pasku
Nawet częściowo starte oznaczenie bywa bardzo pomocne. Szukam symbolu profilu, długości oraz informacji o rodzaju paska. Czasem wystarczy wyczyścić powierzchnię suchą szmatką, aby odczytać fragment numeru, na przykład A 950 albo 13 x 900.
Nie traktuję jednak starego numeru jako bezwarunkowej pewności. Zużyty pasek może być rozciągnięty, a jego krawędzie starte. Oznaczenie porównuję z pomiarem i, w samochodzie, z katalogiem części dobranym do konkretnej wersji silnikowej.
Pomiar zdjętego paska krok po kroku
Najdokładniej mierzy się pasek po demontażu. Do prostego sprawdzenia wystarczy taśma krawiecka, miękki przymiar albo nierozciągliwy sznurek. Stalowa linijka jest niewygodna, a sztywną miarką łatwo zmierzyć cięciwę zamiast całego obwodu.
- Ułóż pasek na płaskiej powierzchni i sprawdź, czy nie jest skręcony.
- Obejdź taśmą cały obwód paska, prowadząc ją wzdłuż wybranego miejsca pomiaru.
- Odczytaj wynik bez mocnego naciągania. Pasek ma leżeć naturalnie, tak jak podczas pracy.
- Zmierz szerokość górnej części oraz wysokość klina suwmiarką.
- Porównaj wynik z oznaczeniem producenta lub tabelą konkretnej marki.
Jeżeli używasz sznurka, zaznacz miejsce, w którym końce się spotykają, a potem zmierz jego długość zwykłą miarką. Dobrym pomysłem jest wykonanie pomiaru dwukrotnie. Różnica kilku milimetrów może wynikać z niedokładnego prowadzenia sznurka, ale większa rozbieżność powinna skłonić do ponownego sprawdzenia.
Jak zmierzyć profil paska
Profil określa kształt klina, który musi pasować do rowka koła. W klasycznych paskach spotyka się między innymi przekroje Z o wymiarach około 10 x 6 mm, A około 13 x 8 mm oraz B około 17 x 11 mm. Są to wartości typowe dla profili, a nie zamiennik pomiaru konkretnego elementu.
Najważniejsza jest szerokość u góry i wysokość paska. Nie dobieraj paska wyłącznie po długości. Węższy model może opaść zbyt głęboko w rowku, a szerszy oprze się na krawędziach. W obu przypadkach zmieni się przełożenie i sposób przenoszenia napędu.
Li, La, Ld i Lw, czyli skąd biorą się różne długości
Producenci nie zawsze podają długość mierzoną w tym samym miejscu. To częsty powód, dla którego dwa paski o różnych liczbach mogą w rzeczywistości pasować do tego samego napędu.
| Oznaczenie | Gdzie mierzona jest długość | Co to oznacza w praktyce |
|---|---|---|
| Li | Po wewnętrznej stronie paska | Pomiar najbliżej dna klina |
| La | Po zewnętrznej stronie paska | Obwód mierzony po grzbiecie |
| Ld | Po linii podziałowej lub neutralnej | Wymiar używany w wielu katalogach technicznych |
| Lw | Po długości roboczej | Oznaczenie spotykane zależnie od normy i producenta |
Linia podziałowa znajduje się wewnątrz przekroju paska, w pobliżu warstwy kordów. Kord to zatopione w gumie włókna, które przenoszą obciążenie i utrzymują długość elementu. Dlatego długość robocza może różnić się od obwodu zewnętrznego lub wewnętrznego.
Nie stosuję jednego uniwersalnego przelicznika między Li, La i Ld. Różnica zależy od profilu oraz konstrukcji paska, więc bezpieczniej skorzystać z tabeli producenta. Jeśli na starej części widnieje tylko wymiar wewnętrzny, podaj sprzedawcy właśnie ten wymiar i symbol profilu, zamiast samodzielnie zgadywać długość roboczą.
Pomiar bez starego paska i bez zgadywania
Gdy pasek się zerwał albo został wyrzucony, można zmierzyć obwód trasy na kołach pasowych. Najprościej poprowadzić sznurek w rowku każdego koła, omijając napinacz i wszystkie elementy, po których rzeczywiście porusza się pasek. Miejsce połączenia zaznacz, a długość sznurka zmierz po zdjęciu z napędu.
Ta metoda daje wynik orientacyjny, bo sznurek nie odwzoruje idealnie linii podziałowej paska. Zostawiam więc margines i traktuję pomiar jako punkt wyjścia. Najpewniejszy dobór bez starego paska daje numer katalogowy auta, obejmujący markę, model, rocznik, silnik i wyposażenie dodatkowe.
Można też obliczyć przybliżoną długość

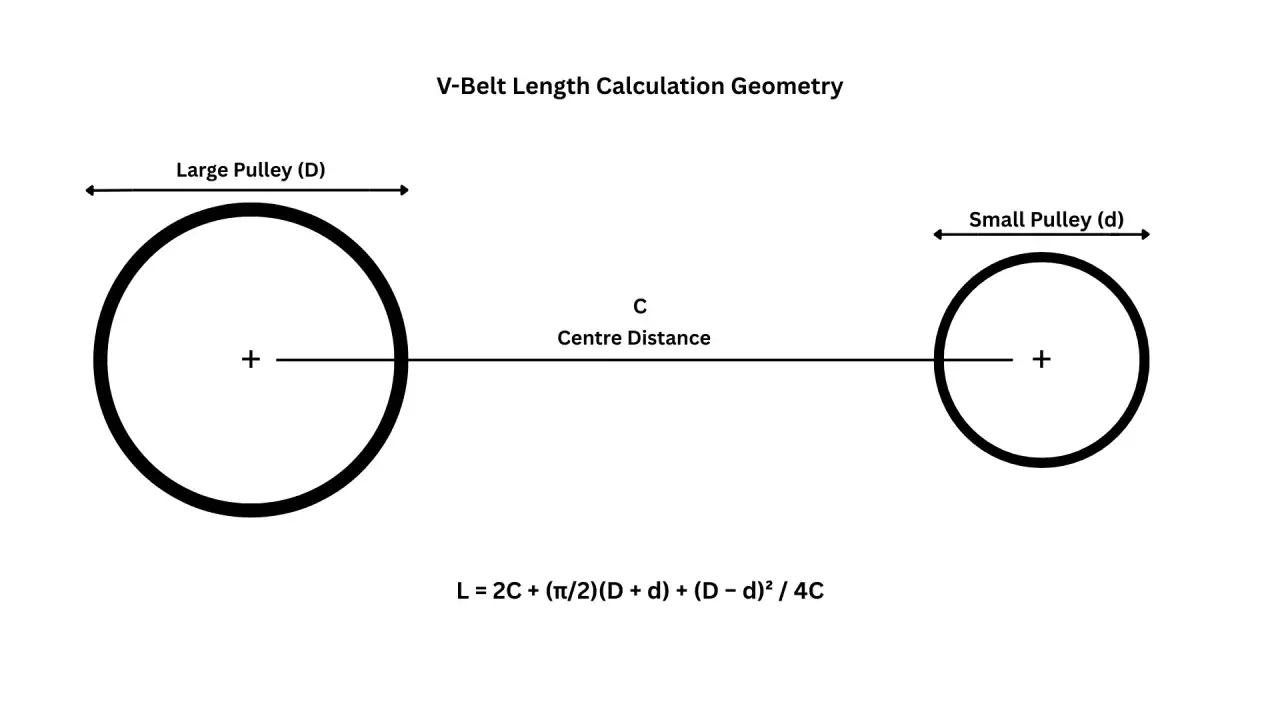

Przy dwóch kołach da się posłużyć wzorem na długość pasa, wykorzystując średnice kół i odległość między ich osiami. Taki rachunek ma sens przy prostym układzie, ale w samochodzie często występują rolki prowadzące, napinacz automatyczny i kilka możliwych tras prowadzenia. Dlatego obliczenie jest pomocnicze, a nie ostateczne.
Jeżeli pasek obejmuje kilka kół, zrobiłbym zdjęcie przebiegu starego elementu przed demontażem. Przy zerwanym pasku korzystam ze schematu umieszczonego pod maską albo z instrukcji serwisowej. Jeden błędnie poprowadzony odcinek może odwrócić kierunek pracy osprzętu lub sprawić, że pasek zsunie się przy pierwszym uruchomieniu.
Co sprawdzić po założeniu nowego paska
Nowy pasek powinien wejść w rowki bez wciskania na siłę. W klasycznym układzie reguluje się położenie alternatora albo napinacza. W napędzie z napinaczem automatycznym sprawdza się przede wszystkim prawidłową trasę, położenie wskaźnika oraz stan rolki.
Nie ma jednej uniwersalnej wartości ugięcia dla wszystkich samochodów. Dawna zasada mówiąca o kilku milimetrach pod naciskiem palca może prowadzić do błędu, bo właściwa siła zależy od długości paska, rozstawu kół i zaleceń producenta. Gdy instrukcja podaje wartość w niutonach albo częstotliwość drgań, używam właśnie tej metody.
Po krótkiej pracy silnika wyłącz zapłon i obejrzyj pasek. Powinien biec centralnie, bez wychodzenia poza krawędź koła. Pisk przy uruchamianiu, zapach rozgrzanej gumy albo widoczny pył zwykle oznaczają zły naciąg, niewłaściwy profil, zabrudzenie kół lub problem z łożyskiem któregoś elementu.
Przeczytaj również: Wydmuchana uszczelka pod głowicą? Objawy, testy i koszty
Najczęstsze pomyłki przy doborze
- mierzenie tylko długości i pomijanie profilu,
- odczytywanie długości zewnętrznej jako wewnętrznej,
- mocne rozciąganie paska podczas pomiaru,
- zakładanie paska na zużyte lub niewspółosiowe koła,
- traktowanie paska wielorowkowego jak klasycznego paska klinowego,
- dobieranie części wyłącznie po roczniku samochodu.
Zużyte koło pasowe potrafi zniszczyć nowy pasek w ciągu krótkiego czasu. Jeśli rowek jest ostry, nierówny albo ma ślady rdzy, sama wymiana paska nie rozwiąże problemu. W praktyce to właśnie stan kół i prawidłowe ustawienie osi często decydują o trwałości całego napędu.
Pomiar to dopiero połowa pewnego doboru
Najbezpieczniejsza procedura wygląda prosto. Odczytuję oznaczenie, mierzę obwód bez rozciągania, sprawdzam profil, rozróżniam Li, La, Ld i Lw, a na końcu potwierdzam numer części dla konkretnego silnika. Taki zestaw informacji jest znacznie pewniejszy niż porównywanie dwóch pasków „na oko”.
Jeśli wynik pomiaru wypada pomiędzy dwoma rozmiarami, nie wybieram automatycznie krótszego ani dłuższego. Sprawdzam zakres regulacji napinacza oraz wymagania producenta. Pasek powinien pracować w środkowej części regulacji, aby pozostało miejsce na późniejsze zużycie i korektę naciągu.
Przy wątpliwościach zabieram stary pasek do sklepu motoryzacyjnego albo podaję sprzedawcy pełne dane samochodu i wykonane pomiary. Kilka minut poświęconych na profil oraz sposób oznaczenia długości oszczędza później ponownego demontażu, piszczenia i ryzyka unieruchomienia auta.
