Jak zamontować czujniki parkowania? Instrukcja krok po kroku

Parkowanie tyłem bez dodatkowego wsparcia potrafi być stresujące, szczególnie w ciasnym garażu albo przy wysokim zderzaku. Jeżeli chcesz wiedzieć, jak zamontować czujniki parkowania, potrzebujesz nie tylko wiertarki, lecz także dobrego rozmieszczenia sensorów, pewnego podłączenia do światła cofania i dokładnego testu po zakończeniu prac. Poniżej pokazuję cały proces, typowe błędy oraz sytuacje, w których lepiej zlecić montaż elektrykowi samochodowemu.

Od czego zacząć przed wierceniem zderzaka

Najłatwiej zamontować uniwersalny zestaw czterech tylnych czujników z brzęczykiem. Taki układ zwykle działa po włączeniu biegu wstecznego i nie wymaga prowadzenia przewodów do deski rozdzielczej. Jeśli zależy mi na większym komforcie, wybieram wersję z wyświetlaczem odległości, ale trzeba wtedy znaleźć dla niego estetyczne miejsce w kabinie.

Przed zakupem sprawdzam średnicę sensorów, zakres regulacji kąta oraz sposób mocowania. Zestaw przeznaczony do płaskiego zderzaka może działać nieprawidłowo na mocno zaokrąglonej powierzchni. W takim przypadku potrzebne bywają pierścienie korygujące albo czujniki typu flush mount, montowane bardziej zlicowanie ze zderzakiem.

Do pracy przygotowuję wiertarkę, otwornicę z zestawu, miarkę, poziomicę, taśmę malarską, marker, pilnik lub papier ścierny, plastikowe ściągacze do tapicerki i opaski zaciskowe. Przyda się także multimetr, bo kolor przewodu nie zawsze oznacza to samo w każdym modelu samochodu.

Rozmieszczenie sensorów decyduje o skuteczności

Najwięcej błędów powstaje jeszcze przed uruchomieniem wiertarki. Sensory powinny trafić na możliwie płaską, pionową część zderzaka, a ich powierzchnia czołowa powinna być skierowana prostopadle do podłoża. Jeśli zamontujesz je na pochyłej krawędzi, system może wykrywać asfalt i sygnalizować przeszkodę mimo pustego miejsca.

W wielu zestawach tylne czujniki montuje się na wysokości 45-60 cm od ziemi. Instrukcje poszczególnych producentów często podają szerszy zakres, na przykład 40-80 cm, dlatego nie traktuję jednej wartości jako uniwersalnej. Jeżeli zderzak znajduje się nisko, wybieram miejsce zgodne z instrukcją i sprawdzam, czy sensor nie jest skierowany w dół.

Przy czterech sensorach dążę do równych odstępów, zwykle około 30-40 cm. Skrajne elementy powinny znajdować się mniej więcej 15-20 cm od narożników zderzaka, choć dokładny wymiar zależy od szerokości auta i zaleceń zestawu. Najważniejsza jest symetria względem osi samochodu.

1. Umyj i osusz zderzak, a potem naklej poziomy pas taśmy malarskiej.
2. Zmierz szerokość miejsca, w którym można bezpiecznie zamontować sensory.
3. Wyznacz środek zderzaka i od niego odmierzaj punkty w obu kierunkach.
4. Sprawdź od wewnątrz, czy za każdym punktem nie ma belki, wiązki lub uchwytu.
5. Przyłóż sensory na sucho i oceń, czy ich powierzchnia będzie ustawiona właściwie.

Sam zawsze wykonuję pomiar dwa razy. Źle wywierconego otworu nie da się cofnąć, a przesunięcie sensora o kilka centymetrów może pogorszyć wykrywanie narożników albo zaburzyć wskazania na wyświetlaczu.

Wiercenie i osadzanie czujników krok po kroku

Jeżeli zderzak można łatwo zdjąć, robię to przed wierceniem. Nie zawsze jest to konieczne, ale demontaż daje możliwość sprawdzenia przeszkód od środka i ogranicza ryzyko uszkodzenia przewodów. W niektórych autach trzeba też zdjąć fragment nadkola albo dolną osłonę, aby swobodnie przeprowadzić wiązkę.

1. Zabezpiecz powierzchnię taśmą malarską w miejscach wiercenia.
2. Zrób mały otwór prowadzący, jeśli otwornica ma tendencję do przesuwania się po plastiku.
3. Wywierć otwór średnicą podaną przez producenta zestawu. Nie dobieraj jej „na oko”.
4. Usuń zadziory pilnikiem lub papierem ściernym i oczyść krawędź z pyłu.
5. Wciśnij sensor zgodnie z oznaczeniem kierunku, najczęściej strzałką lub napisem UP.
6. Od środka zabezpiecz przewód tak, aby nie wisiał i nie ocierał się o zderzak.

Otwornica dołączona do taniego zestawu bywa przeciętnej jakości, dlatego pracuję na średnich obrotach i bez mocnego dociskania. Zbyt szybkie wiercenie może stopić lakier lub poszarpać plastik. Jeżeli zderzak jest lakierowany, taśma malarska ogranicza ryzyko odprysków, ale nie zastępuje ostrożności.

Przeczytaj również: Światła w Toyocie Yaris - obsługa, wymiana i usterki

Co zrobić na mocno zaokrąglonym zderzaku

Na zaokrąglonej powierzchni zwykły sensor może być skierowany pod niewłaściwym kątem. Wtedy stosuje się tuleje kątowe albo podkładki dopasowujące. Ich zadaniem jest ustawienie osi sensora prostopadle do obszaru, który ma być monitorowany, a nie prostopadle do przypadkowego fragmentu plastiku.

Nie montowałbym sensorów bezpośrednio w metalowej belce, chromowanej listwie ani w miejscu, gdzie znajduje się gruba warstwa naprawianego tworzywa. Takie elementy mogą osłabiać działanie ultradźwięków albo powodować ciągłe alarmy.

Podłączenie do elektryki samochodu

Sterownik uniwersalnego systemu zwykle umieszczam w bagażniku, możliwie wysoko i z dala od wilgoci. Przed rozpoczęciem prac odłączam ujemną klemę akumulatora, szczególnie jeśli trzeba demontować osłony albo prowadzić przewody w pobliżu innych instalacji.

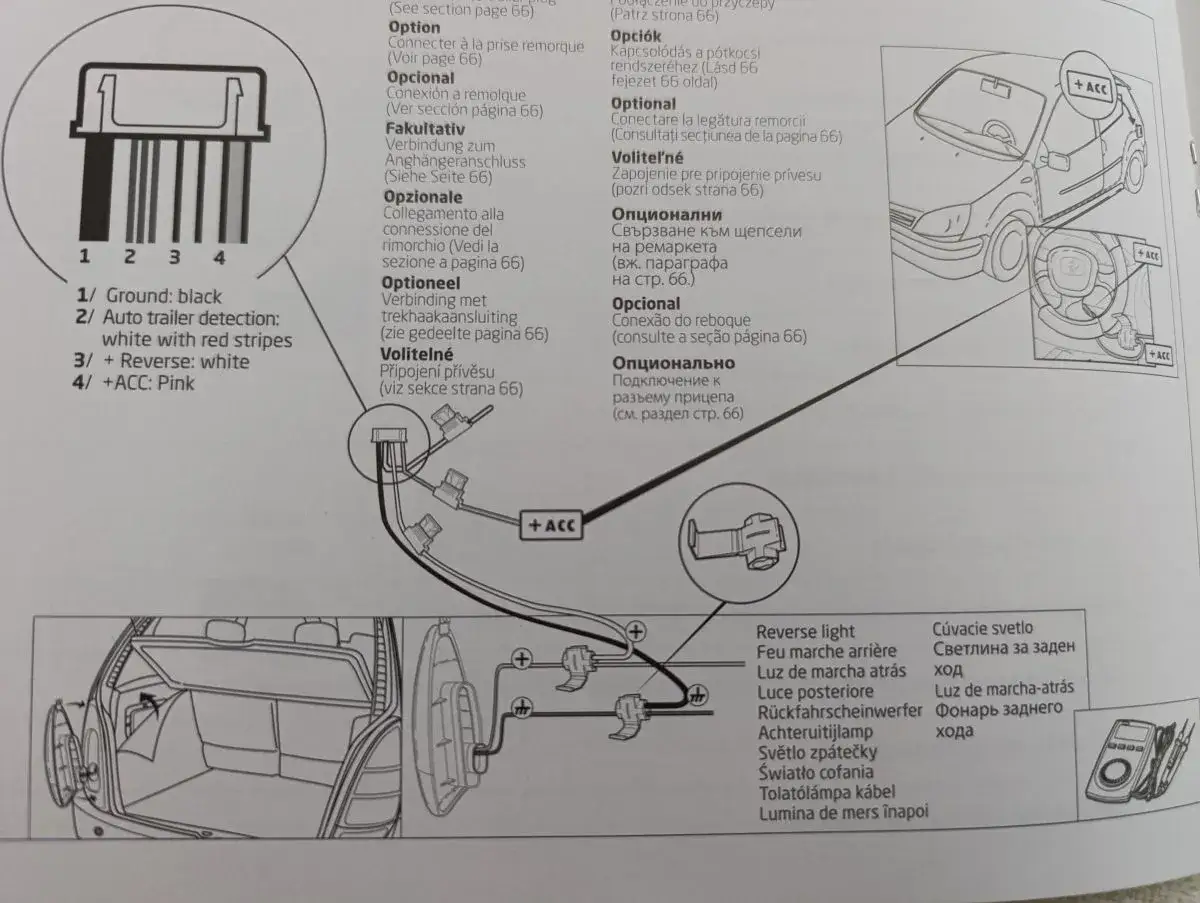

Najczęstszy schemat jest prosty. Przewód dodatni sterownika łączy się z przewodem zasilającym lampę cofania, a przewód masowy z solidnym punktem masowym nadwozia. Zasilanie pojawia się wtedy tylko po włączeniu biegu wstecznego, więc system nie rozładowuje akumulatora podczas postoju.

1. Zlokalizuj przewody lampy cofania i potwierdź ich funkcję multimetrem.
2. Podłącz plus sterownika do przewodu, na którym pojawia się około 12 V po włączeniu wstecznego.
3. Przymocuj masę do oczyszczonego, metalowego punktu nadwozia.
4. Poprowadź wiązkę przez fabryczny przepust lub zabezpiecz nowe przejście gumową przelotką.
5. Połącz sensory ze sterownikiem zgodnie z oznaczeniami A, B, C i D.
6. Schowaj przewody pod tapicerką i zabezpiecz je przed przetarciem.

W nowszych samochodach z kontrolą przepalonych żarówek zwykłe podpięcie może wywołać błąd albo niestabilną pracę. Czasami potrzebny jest moduł separujący lub przekaźnik, a przy doposażeniu fabrycznego systemu także kodowanie sterownika. Jeśli auto ma magistralę CAN, nie podłączałbym przewodów bez sprawdzenia schematu konkretnego modelu.

Wyświetlacz montuję tak, aby nie zasłaniał pola widzenia, a brzęczyk umieszczam pod deską lub w bocznej części bagażnika. Nie przyklejam go tuż przy głośniku ani w miejscu narażonym na wodę. Głośny buzzer nie oznacza lepszego systemu, jeśli jego dźwięk męczy podczas każdego manewru.

Test po montażu i typowe problemy

Po podłączeniu nie zakładam od razu wszystkich osłon. Najpierw włączam zapłon, zaciągam hamulec postojowy i uruchamiam bieg wsteczny. Test wykonuję na kartonie, plastikowym pojemniku i większej przeszkodzie, ponieważ cienki słupek albo nisko położony krawężnik może być trudny do wykrycia.

Jeśli auto ma hak holowniczy, koło zapasowe na tylnej klapie albo uchwyt rowerowy, system może reagować na te elementy. W niektórych zestawach da się włączyć funkcję uczenia lub wyciszenia, ale nie traktowałbym jej jako naprawy źle ustawionego sensora.

Po pierwszym teście sprawdzam każdy sensor osobno, przesuwając przeszkodę od około 150 cm do 20-30 cm. Zakres zależy od modelu, dlatego ważniejsza od konkretnej wartości jest płynna zmiana częstotliwości dźwięku i brak przypadkowych alarmów.

Kiedy montaż lepiej oddać fachowcowi

Samodzielna instalacja ma sens przy prostym, tylnym zestawie w starszym samochodzie. Zleciłbym pracę warsztatowi, gdy zderzak ma czujniki fabryczne, auto korzysta z rozbudowanej magistrali CAN albo trzeba ingerować w system multimedialny i kamerę cofania.

Nie ryzykowałbym także wtedy, gdy za zderzakiem znajdują się radary, wiązki poduszek, aktywne elementy bezpieczeństwa lub skomplikowane wzmocnienia. Oszczędność kilkuset złotych może szybko zniknąć, jeśli konieczna będzie naprawa przewodów albo ponowne lakierowanie zderzaka.

Najprostszy tylny montaż zajmuje zwykle 2-4 godziny. Przy systemie z przodu i z tyłu trzeba często liczyć 4-8 godzin, szczególnie gdy przewody prowadzi się przez całą kabinę. Cena rośnie także wtedy, gdy sensory trzeba lakierować pod kolor nadwozia lub zdejmować oba zderzaki.

Po pierwszym tygodniu sprawdź jeszcze te trzy rzeczy

Obejrzyj, czy przewody nie przesunęły się pod zderzakiem i czy żaden sensor nie poluzował się po przejechaniu nierówności. Umyj ich powierzchnię, bo błoto, wosk i sól drogowa potrafią zmienić działanie systemu.

Pamiętaj też, że czujniki parkowania są pomocą przy manewrowaniu, a nie systemem awaryjnego hamowania. Nie wykrywają każdej przeszkody, zwłaszcza cienkich słupków, niskich przedmiotów, siatki lub elementów znajdujących się poza ich polem pracy. Ostateczną ocenę odległości zawsze zostawiam obserwacji przez szyby i lusterka.
