Gdy dokręcam śrubę w silniku albo podwoziu, nie traktuję wskazania klucza jako przypadkowej liczby. Pokażę, jak obliczyć moment dokręcenia śruby, dobrać dane do wzoru, uwzględnić tarcie i bezpiecznie przełożyć obliczenia na pracę w warsztacie.
Moment zależy przede wszystkim od siły i tarcia
- Podstawowy wzór to M = K × F × d.
- Współczynnik K opisuje wpływ tarcia w gwincie i pod łbem.
- Smarowanie może znacząco zwiększyć siłę w śrubie przy tym samym momencie.
- Dane producenta pojazdu mają pierwszeństwo przed ogólną tabelą.
- Połączenia krytyczne często wymagają dokręcania momentem i kątem.
Od czego naprawdę zależy moment dokręcania
Moment dokręcania nie jest tym samym co siła zacisku, którą śruba dociska łączone elementy. Klucz przekazuje moment obrotowy, a śruba zamienia go głównie w napięcie wstępne, czyli siłę, z jaką skręcane części są do siebie przyciągane.
Problem polega na tym, że duża część momentu zostaje zużyta na pokonanie tarcia. Dotyczy to zarówno gwintu, jak i powierzchni pod łbem śruby lub nakrętką. Dlatego dwie śruby o tej samej średnicy mogą wymagać zupełnie innych nastaw, jeśli jedna jest sucha, a druga pokryta smarem.
W samochodzie najbezpieczniej zaczynam od instrukcji serwisowej konkretnego modelu. Podana przez producenta wartość uwzględnia rodzaj śruby, materiał elementu, podkładkę, smarowanie i sposób montażu. Ogólna tabela może pomóc przy prostym połączeniu, ale nie zastępuje danych dla głowicy silnika, korbowodu, koła czy układu hamulcowego.

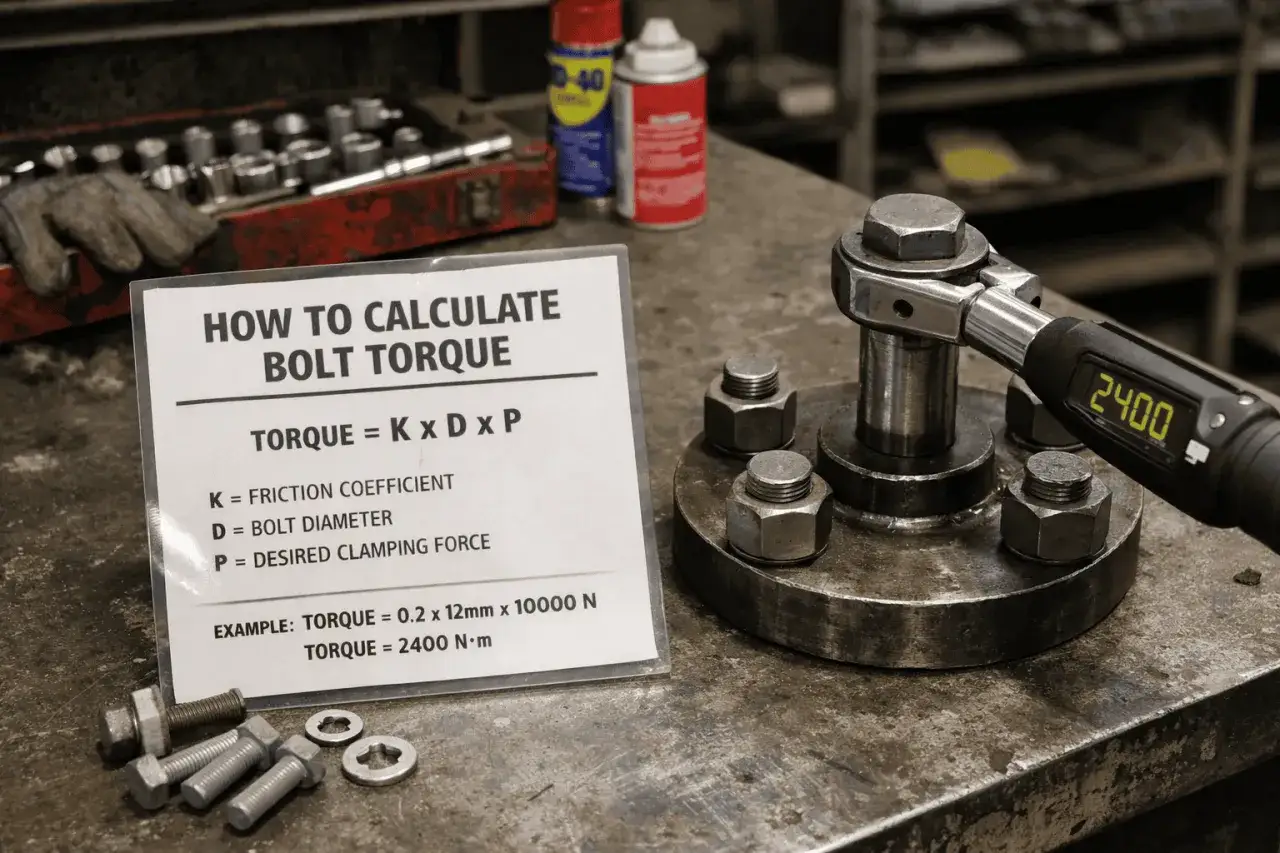

Najprostszy wzór i obliczenie krok po kroku
Do wstępnego oszacowania stosuję zależność:
M = K × F × d
| Symbol | Znaczenie |
|---|---|
| M | moment dokręcania w N·m |
| K | współczynnik uwzględniający tarcie |
| F | docelowa siła napięcia śruby w N |
| d | nominalna średnica śruby w metrach |
W praktycznych obliczeniach można użyć prostszych jednostek. Gdy siłę podaję w kN, a średnicę w mm, wynik również wychodzi w N·m. Wtedy zapis wygląda tak: M [N·m] = K × F [kN] × d [mm].
Przykład dla śruby M10
Załóżmy śrubę M10 klasy 8.8, dla której przyjmujemy pole przekroju czynnego gwintu około 58 mm². Do przykładu przyjmę docelowe naprężenie wstępne 420 MPa oraz współczynnik K równy 0,20.
- Obliczam siłę napięcia: 420 N/mm² × 58 mm² = około 24,4 kN.
- Podstawiam dane do wzoru: 0,20 × 24,4 kN × 10 mm.
- Otrzymuję około 48,8 N·m.
To tylko przykład pokazujący metodę, a nie uniwersalna nastawa dla każdej śruby M10. Jeżeli tarcie spadnie i współczynnik K wyniesie 0,12, wynik dla tej samej siły zmniejszy się do około 29 N·m. Przy K równym 0,25 wzrośnie do około 61 N·m. Ta różnica dobrze pokazuje, dlaczego samo oznaczenie śruby nie wystarcza.
Jak dobrać siłę wstępną bez zgadywania
Najłatwiej jest wtedy, gdy dokumentacja podaje gotowy moment. Jeśli jednak trzeba wykonać obliczenie, siłę wstępną można oszacować z zależności F = σ × As, gdzie σ oznacza przyjęte naprężenie, a As pole przekroju czynnego gwintu.
Nie należy przyjmować automatycznie, że każdą śrubę dokręca się do 70% jej wytrzymałości. Taki poziom bywa używany w uproszczonych modelach, ale rzeczywista wartość zależy od obciążenia, sztywności połączenia, materiału gwintu wewnętrznego, temperatury i ryzyka rozwarcia połączenia.
Klasa 8.8, 10.9 lub 12.9 mówi sporo o wytrzymałości śruby, ale nie mówi wszystkiego o całym połączeniu. Śruba 10.9 w aluminiowym korpusie może być ograniczona przez wyrwanie gwintu w aluminium, zanim sama osiągnie bezpieczne naprężenie.
W silniku szczególną ostrożność zachowuję przy śrubach głowicy, panewek i korbowodów. Często są to śruby rozciągane podczas montażu, dla których producent podaje procedurę typu moment wstępny plus określony kąt. Zastąpienie takiej procedury jednym wysokim momentem może dać niewłaściwy docisk albo doprowadzić do zerwania śruby.
Tarcie, smar i stan gwintu zmieniają wynik
Współczynnik K nie jest stałą przypisaną na zawsze do konkretnego rozmiaru. Zależy od powłoki, chropowatości, zabrudzenia, rodzaju smaru oraz tego, czy obraca się śruba, czy nakrętka. W uproszczonych obliczeniach spotyka się wartości mniej więcej od 0,10 do 0,25, ale to przedział orientacyjny.
| Warunek montażu | Wpływ na obliczenia |
|---|---|
| Czysty, suchy gwint | Większe tarcie i zwykle wyższy wymagany moment |
| Gwint lekko nasmarowany | Mniejsze tarcie, więc przy tym samym momencie rośnie napięcie śruby |
| Powłoka fabryczna | Trzeba użyć danych producenta, ponieważ powłoki mają różne właściwości |
| Rdza lub uszkodzony gwint | Wynik staje się nieprzewidywalny, a część momentu może znikać na zacieranie |
Najczęstszy błąd widzę wtedy, gdy ktoś smaruje śrubę, a później używa wartości przeznaczonej dla suchego połączenia. Mniejszy opór sprawia, że przy tym samym wskazaniu klucza powstaje większa siła w śrubie. W przypadku delikatnych połączeń może to skończyć się rozciągnięciem albo zerwaniem elementu.
Nie smaruję gwintu „na wszelki wypadek”. Jeżeli instrukcja przewiduje olej, pastę montażową lub specjalną powłokę, stosuję dokładnie ten środek i tę procedurę. Jeżeli dokumentacja nakazuje montaż na sucho, dodatkowy smar zmienia warunki obliczeniowe.
Jak przełożyć obliczenia na pracę z kluczem dynamometrycznym
Przed dokręcaniem sprawdzam oznaczenie śruby, stan gwintu i sposób podparcia łba. Gwint powinien dać się wkręcić ręcznie przez kilka pierwszych obrotów. Jeżeli od początku wymaga dużej siły, nie próbuję „dociągnąć go momentem”, tylko usuwam przyczynę problemu.
- Odczytuję właściwą wartość z dokumentacji pojazdu lub podzespołu.
- Sprawdzam, czy moment dotyczy gwintu suchego, naoliwionego czy pokrytego konkretną pastą.
- Oczyszczam elementy zgodnie z instrukcją, bez usuwania fabrycznej powłoki ochronnej.
- Wkręcam śrubę ręcznie i osadzam element bez przekoszenia.
- Dokręcam w kilku etapach, szczególnie gdy element ma kilka śrub.
- Końcową wartość ustawiam na kluczu dynamometrycznym i przykładam siłę płynnie, bez szarpania.
Przy pokrywach, głowicach i elementach z wieloma śrubami kolejność ma znaczenie. Zwykle stosuje się schemat od środka na zewnątrz albo kolejność podaną przez producenta. Dokręcanie „po kolei do końca” może skrzywić pokrywę i dać nierówny docisk.
Klucz dynamometryczny powinien pracować w zakresie, w którym zachowuje deklarowaną dokładność. Nie używam go jako zwykłej grzechotki do odkręcania, chyba że producent narzędzia wyraźnie na to pozwala. Po pracy zwalniam nastawę klucza sprężynowego, aby ograniczyć jego zużycie.
Przeczytaj również: Jak zabezpieczyć śrubę przed odkręcaniem? Praktyczne zasady
Przedłużka i nasadka typu crowfoot
Typowa nasadka nie zmienia ustawienia klucza. Inaczej jest z przedłużką montowaną w jednej osi z kluczem, ponieważ zwiększa ramię działania. W uproszczeniu, przy długości klucza L i przedłużce E, nastawę można wyznaczyć ze wzoru Tustaw = Twymagany × L / (L + E).
Jeżeli nasadka typu crowfoot ustawiona jest pod kątem 90 stopni do klucza, zwykle nie trzeba wprowadzać tej korekty. Przy nietypowej pozycji adaptera lepiej skorzystać z instrukcji producenta narzędzia, bo mały błąd w długości ramienia może zmienić wynik.
Kiedy ogólna tabela nie wystarczy
Ogólne tabele są przydatne przy prostych połączeniach konstrukcyjnych, ale w samochodzie wiele śrub pracuje w warunkach, których tabela nie uwzględnia. Dotyczy to szczególnie elementów narażonych na drgania, wysoką temperaturę, zmienne obciążenia i kontakt z olejem.
Nie dobieram momentu wyłącznie na podstawie średnicy przy:
- śrubach głowicy i korbowodów,
- śrubach kół i elementach hamulcowych,
- połączeniach zawieszenia oraz układu kierowniczego,
- śrubach z procedurą moment plus kąt,
- elementach z aluminiowym lub cienkościennym gwintem,
- śrubach jednorazowych, które po montażu ulegają trwałemu wydłużeniu.
W takich miejscach liczy się nie tylko moment, ale też kolejność, liczba etapów, kąt obrotu i możliwość ponownego użycia śruby. Jeżeli producent podaje na przykład 40 N·m oraz 90 stopni, nie zastępuję tego wartością 100 N·m z przypadkowej tabeli.
Gdy nie mam dokumentacji, mogę wykonać obliczenie orientacyjne, ale traktuję je jako punkt wyjścia. Przy naprawie elementu odpowiedzialnego za bezpieczeństwo wybieram dane serwisowe albo konsultację z warsztatem, który zna konkretny silnik i jego procedury montażowe.
Najkrótsza reguła, którą stosuję przy każdej śrubie
Najpierw ustalam wymaganą siłę zacisku i warunki tarcia, dopiero później dobieram moment. Wzór M = K × F × d świetnie pokazuje zależność, ale bez prawidłowego K może dać tylko pozornie precyzyjny wynik.
W praktyce najwięcej błędów nie wynika ze złego mnożenia, lecz z użycia niewłaściwej tabeli, nasmarowania gwintu bez zmiany nastawy albo pominięcia procedury dokręcania kątowego. Dla elementów silnika i podwozia kieruję się więc dokumentacją producenta, a obliczenia traktuję jako sposób na zrozumienie, skąd bierze się dana wartość.
